Criando "cabo crossover" e "cabo direto"

"Bom pessoal hoje, em uma atitude um tanto quanto inusitada, vou estar ensinando como você monta um cabo de rede, espero que gostem e que possa servir de ajuda para aqueles que estão começando na área da informática agora."

Introdução

A utilização do cabo crossover consiste na interligação de 2 (dois) computadores pelas respectivas placas de rede sem ser necessário a utilização de um concentrador (Hub ou Switch) ou a ligação de modems a cabo com a maquina cliente com conectores do tipo RJ45.

A alteração dos padrões dos fios dos cabos torna possível a configuração de cabo crossover ou cabo direto.

Nesse artigo aprenderemos a fazer os dois cabos (cabo “crossover” e cabo “direto”), a fazer a rede para utilização do crossover e como passar seus arquivos já que queremos dar ênfase a esse assunto e assim deixando suas mídias (cd’s e/ou dvd’s) de lado para outras futuras utilizações para o mesmo.

Itens necessários

Neste tutorial, você fará uso dos seguintes itens para a montagem (ou crimpagem) de cabos crossover e direto:



Cabo de rede (UTP padrão CAT 5, tamanho variável de acordo com a necessidade), do tamanho que fique sobrando um pouco de cabo entre os 2 computadores, já que pode haver algum erro na montagem e/ou faltar cabo;

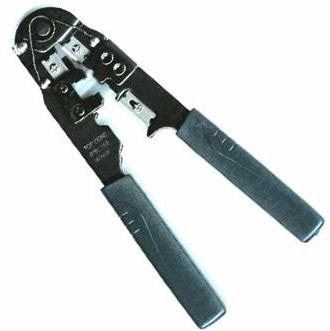

Alicate de crimpagem de conectores RJ-45;









Serão necessários 2 Conectores RJ-45, mas, é melhor comprar
mais já que se der algumproblema e precise de mais.






Já com tudo comprado, agora, iremos começar a montar os cabos podemos montar cabo “direto” ou cabo “crossover”.

Cabos diretos: Precisam de algum concentrador (hub ou switch) para que haja uma interação entre os 2 computadores. Utilizando o que foi comprando iremos montar eles da seguinte forma:

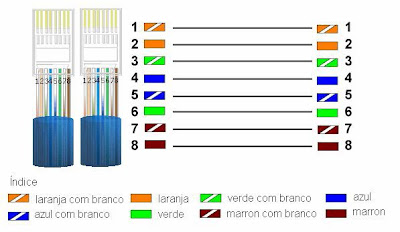

 Esquema de Cores Cabo Dirteto(Os dois cabos terão a mesma configuração nos pinos)

Depois de ter cortado direito a capa do cabo (deixar de maneira que a capa também entre no conector, pois, o conector é “quebrado” na capa para deixar ele mais preso e seguro) e colocado os fios da maneira correta (deixar os fios retos e tentar não deixar um fio sobre o outro para ficar fácil de crimpar) que ta na figura, iremos utilizar o alicate para crimpar o cabo.

Veja se todos os cabos estão totalmente dentro dos caminhos junto com a capa do cabo um pouco dentro do conector e se estão de maneira correta, compare na fugira acima.

Pronto, depois de fazer os cabos, você já tem o seu cabo de rede agora pode usar para o que precisar, em switchs ou em hubs.

Cabos crossover: Cabos crossover não precisam de concentradores, então, iremos liga-los de um computador para outro. Utilizando o que foi comprando iremos montar eles da
seguinte forma:

(cabos crossover já não serão iguais nas duas pontas, em uma vai ser a mesma configuração padrão, na segunda ponta trocaremos os pinos laranja, laranja com branco pelo verde e verde com branco e vice-versa, note na figura acima).


Depois de ter cortado direito a capa do cabo (deixar de maneira que a capa também entre no conector, pois, o conector é “quebrado” na capa para deixar ele mais preso e seguro) e colocado os fios da maneira correta (deixar os fios retos e tentar não deixar um fio sobre o outro para ficar fácil de crimpar) que ta na figura, iremos utilizar o alicate para crimpar o cabo.

Veja se todos os cabos estão totalmente dentro dos caminhos junto com a capa do cabo um pouco dentro do conector e se estão de maneira correta, compare na fugira acima.

Pronto, agora já temos nosso cabo crossover, iremos utilizar para fazer a rede e poder passar arquivos de um computador para outro de maneira pratica e rápida.

Obs: Para que sua crimpagem fique perfeita siga sempre o exemplo abaixo.


Finalizando

Nas primeiras vezes que você crimpar um cabo, certamente sentirá alguma dificuldade. É possível que você tenha até que refazer alguns passos. Se isso ocorrer, não se preocupe, é normal. Com a prática, você dominará o assunto rapidamente.

Por fim, segue uma dica: se você passar a fazer crimpagem de cabos com freqüência, é bastante recomendável usar um aparelho conhecido como testador de cabo. Nele, você conecta as extremidades dos cabos e o aparelho indicará se o cabo está perfeito ou se apresenta alguma falha. Existem vários modelos desses dispositivos, por isso, procure uma loja especializada para escolher um que lhe atenda. Bom trabalho!

Thiago Mauricio,
Valença-RJ
